제품

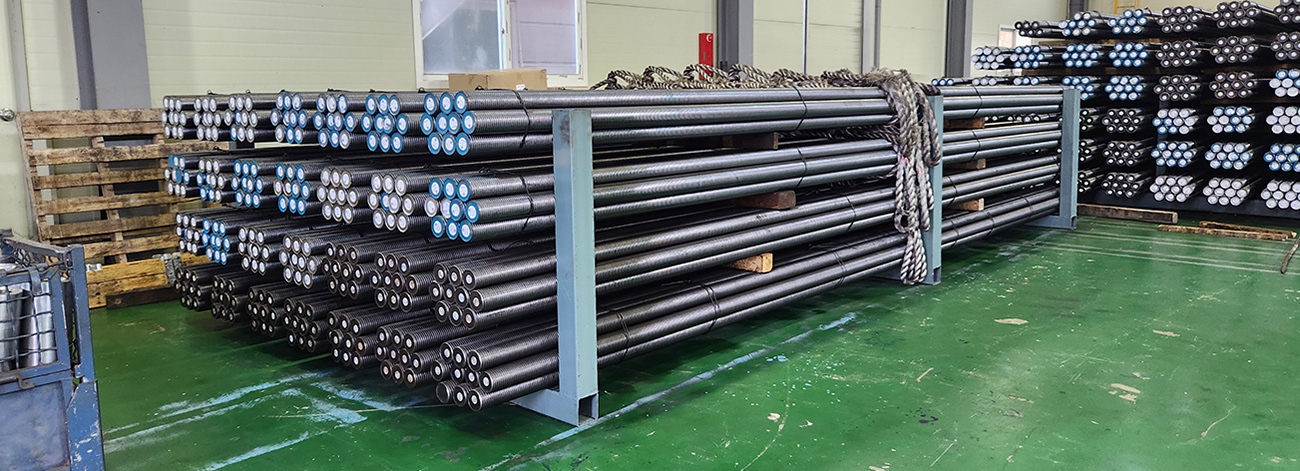

마이크로파일

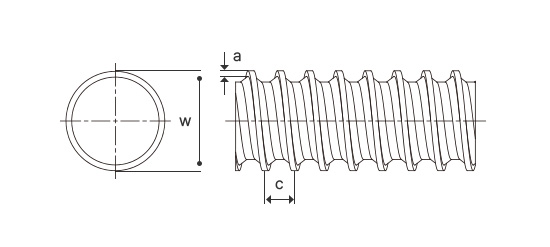

| Thread Bar | 직경 (mm) | w (mm) | a (mm) | c (mm) | 단중 (kg/m) |
|---|---|---|---|---|---|
 |
40 | 43 | 3 | 8 | 9.87 |
| 50 | 53 | 3 | 8 | 15.42 | |
| 65 | 68 | 3 | 8 | 26.06 | |
| 75 | 78 | 3 | 8 | 34.70 |
| 강종 (N/mm2) |
직경 (mm) |
단면적 (mm2) |
항복 하중 (Fy) |
극한 하중 (Fu) |
안전율 (ton) | |
|---|---|---|---|---|---|---|
| Fy / 1.71 | Fy / 1.75 | |||||
| 500 / 550 | 40 | 1,266.0 | 64.6 | 71 | 41.5 | 36.9 |
| 50 | 1,962.5 | 100 | 110 | 58.5 | 57.1 | |
| 65 | 3,316.6 | 169 | 186 | 98.8 | 96.6 | |
| 75 | 4,415.6 | 225 | 248 | 131.6 | 128.6 | |
※ 항복강도 (N/mm2) / 극한인장강도 (N/mm2)

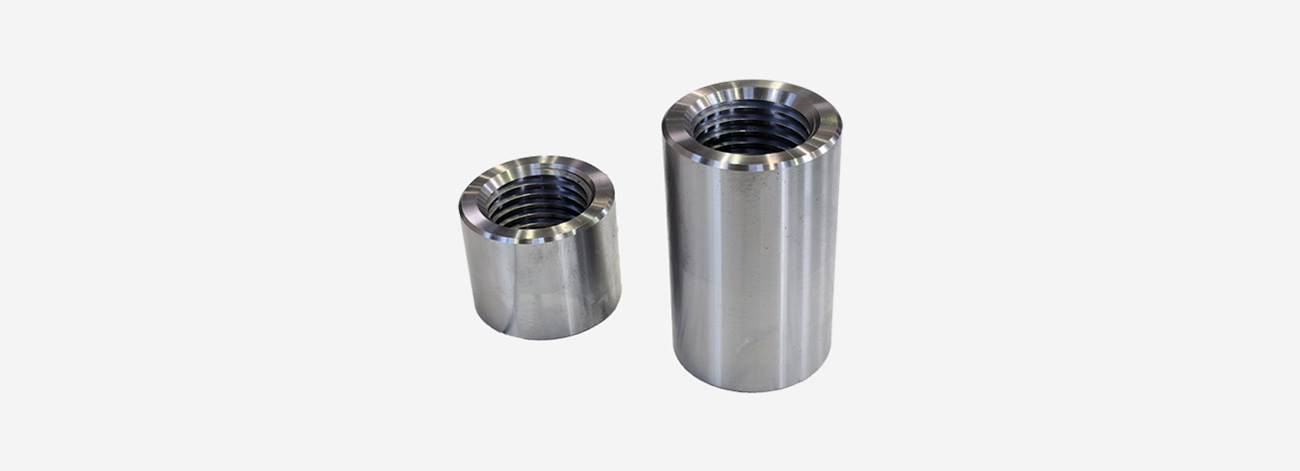

커플러&너트

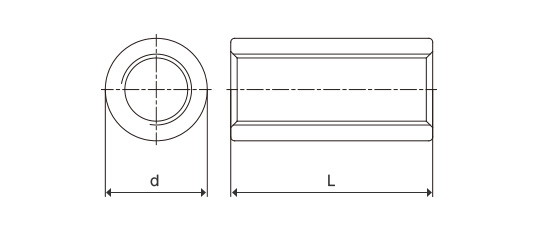

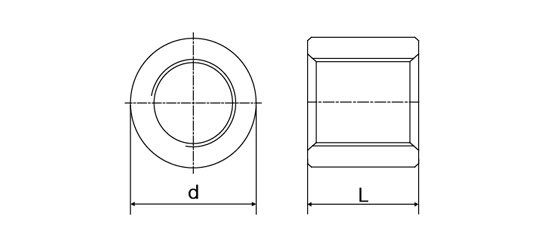

| Coupler | Ø (mm) | d (mm) | L (mm) |
|---|---|---|---|
 |
40 | 70 | 100 |
| 50 | 80 | 160 | |
| 65 | 100 | 160 | |
| 75 | 120 | 180 |

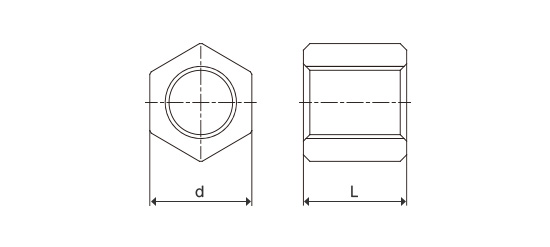

| Nut | Ø (mm) | d (mm) | L (mm) |
|---|---|---|---|
 |
40 | 70 | 50 |
| 50 | 80 | 80 | |
| 65 | 100 | 80 | |
| 75 | 120 | 90 |
※ Plate는 주문 제작 가능

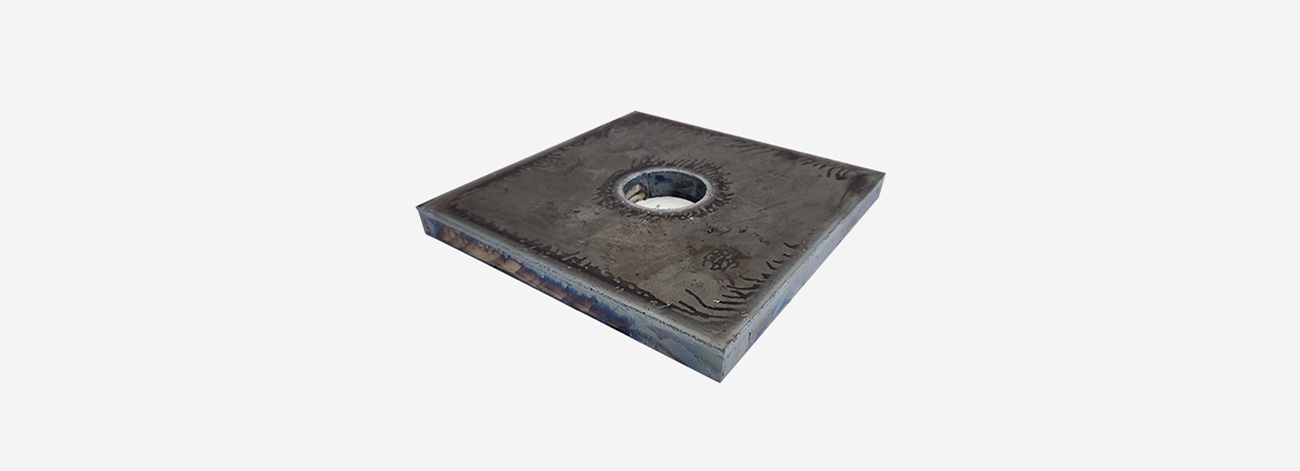

플레이트 (지압판)

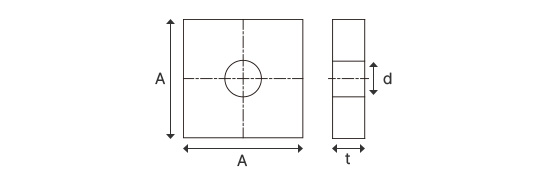

| Plate | Ø (mm) | A (mm) | t (mm) | d (mm) |
|---|---|---|---|---|
 |
50 | 250 | 58 | |
| 65 | 300 | 72 | ||
| 75 | 300 | 82 |
※ Plate는 주문 제작 가능
케이싱파이프
| 외경 Outside Diameter |
두께 Wall Thickness |
단면적 Cross Sectional Area |
단위 무게 Weight |
단면 2차 모멘트 Moment of Inertia |
단면 계수 Modulus of Section |
단면 2차 반경 Radius of Gryation |
|---|---|---|---|---|---|---|
| mm | mm | cm2 | kg/m | cm4 | cm3 | cm |
| 165.2 | 4.5 | 22.72 | 17.8 | 734 | 88.9 | 5.68 |
| 190.7 | 4.5 | 26.32 | 20.7 | 114x10 | 120 | 6.59 |
| 216.3 | 4.5 | 29.94 | 23.5 | 168x10 | 155 | 7.49 |
기타 부품

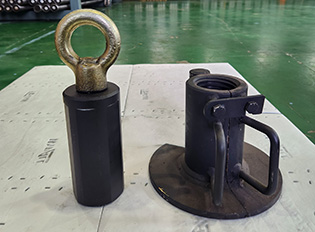

요리도리 / 홀더
Ø50 / Ø65 / Ø75

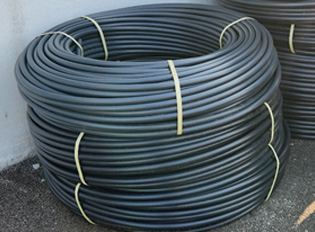

전선관
Ø16*200M

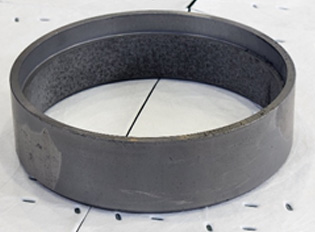

선단 슈
Ø165.2 / Ø216.3
간격재
Ø50 / Ø65 / Ø75
